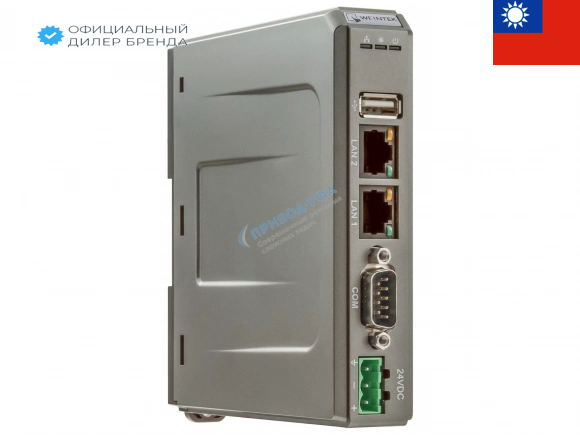

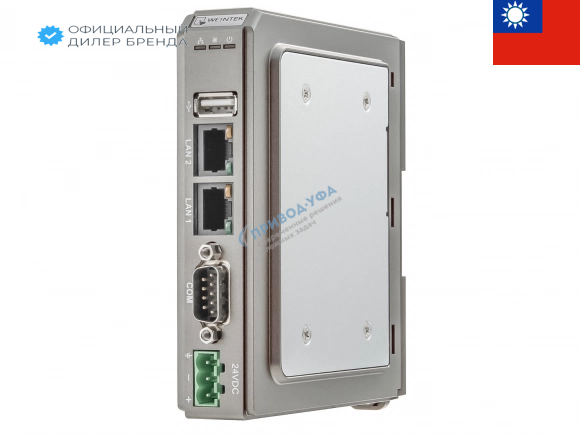

Облачный интерфейс Weintek cMT-SVRX-820 - (Weincloud EasyAccess 2.0, Dashboard, OPC UA, CODESYS)

Параметры

• Процессор: Quad-core RISC
• Частота, мГц: 1600
• Объем памяти: 1000
• Flash (встроенный), Гб: 4
• RTC ( часы реального времени ): Есть

Интерфейсы

• Слот для SD карты: Micro SD x 1
• USB хост: USB 2.0 x 1
• USB клиент: Нет
• Ethernet: LAN 1: 10/100/1000 Base-T x 1LAN 2: 10/100 Base-T x 1
• Последовательный интерфейс: COM1: RS-232COM2: RS-485 2W/4WCOM3: RS-485 2W
• CAN Bus: Нет
• Поддержка протокола MODBUS: RTU, ASCII, Master, Slave, TCP/IP
• Драйвера для работы с контроллерами: Более 300 драйверов совместимых с Weintek
• Поддержка MPI: 187.5K
• HDMI: Нет
• Поддержка OPC UA: сервер / клиент
• Подключение к серверу баз данных: MySQL, MS SQL Сервер

Конструкция

• Материал корпуса: Пластик
• Степень защиты лицевой панели: IP20
• Защитное покрытие печатной платы: Есть
• Охлаждение: безвентиляторное
• Крепление на стену: на 35 мм DIN рейку
• Габаритные размеры, мм: 29.8 x 130 x 115
• Вес, кг: 0.24

ПO

• ПО для разработки проектов: EasyBuilderPro (от V6.07.01)
• EasyAccess: Опционально
• Codesys: Опционально
• Максимальный размер проекта, Мб: 64

Эксплуатация и хранение

• Рабочая температура, °C: 0° ~ 50°C
• Температура хранения, °C: -20° ~ 60°C
• Потребляемый ток: 850mA@24VDC
• Развязка по питанию: Есть
• Сопротивление изоляции: Более 50 MΩ при 500 V постоянного тока
• Пробивная прочность корпуса: 500VAC (1 мин.)
• Напряжение питания: 24±20%VDC
• Вибростойкость: 10 to 25Hz (X, Y, Z направление 2G 30 минут)
• Относительная влажность, %: 10% ~ 90% (без конденсации)
• Сертификат: CE markedcULus Listed

Габариты облачного интерфейса Weintek cMT-SVRX-820

Схема соединения Weintek cMT-SVRX-820

Название разъема:
COM1[RS232]
COM2[RS485]
COM3[RS485]
Тип:
DB-9 M ( Папа )

Pin #	COM1 (RS232)	COM2 (RS485 2W)	COM2 (RS485 4W)	COM3 (RS485 2w)
1				Data+(A)
2	RXD
3	TXD
4				Data-(B)
5	GND	GND	GND	GND
6		Data+(A)	RX+
7		Data-(B)	RX-
8			TX+
9			TX-
