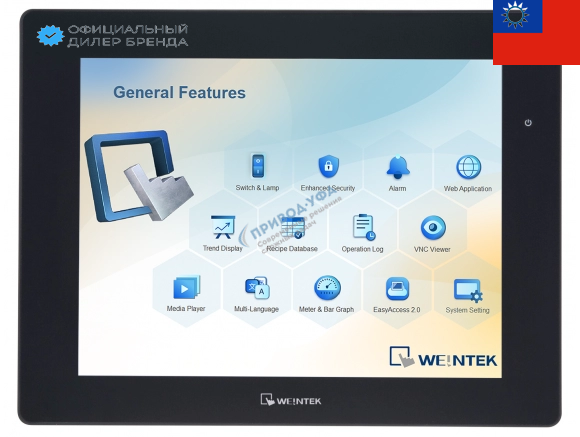

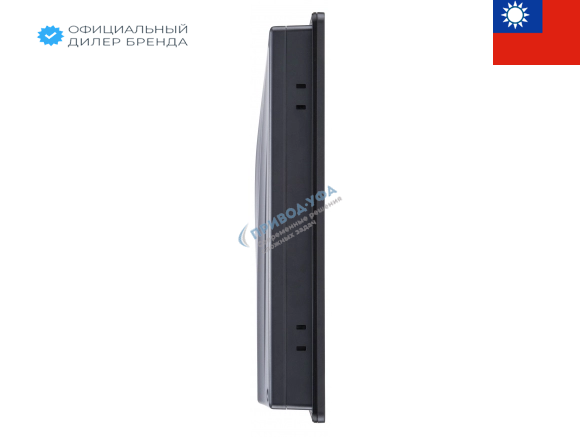

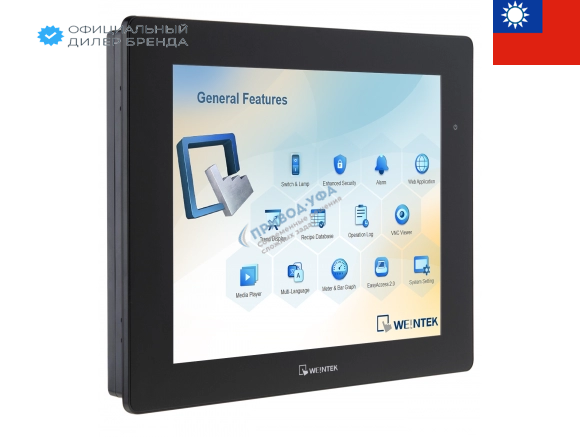

Панель оператора Weintek cMT2128X - 12.1"

Дисплей

• Диагональ экрана: 12.1 ″
• Разрешение: 1024x768
• Яркость, кд/м2: 500
• Контрастность: 1000:1
• Тип подсветки: LED
• Время жизни подсветки, час.: >30000
• Цвет: 16.7 млн
• Угол обзора: 89/89/89/89

Сенсор

• Тип сенсора: 4х проводной резистивный

Параметры

• Процессор: Quad-core RISC
• Объем памяти: 1000
• Flash (встроенный), Гб: 4
• RTC ( часы реального времени ): Есть

Интерфейсы

• Слот для SD карты: Micro SD x 1
• USB хост: USB 2.0 x 1
• USB клиент: Нет
• Ethernet: LAN 1: 10/100/1000 Base-TLAN 2: 10/100 Base-T
• Последовательный интерфейс: Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W
• Wi-Fi: Нет
• CAN Bus: Нет
• Поддержка протокола MODBUS: RTU, ASCII, Master, Slave, TCP/IP
• Драйвера для работы с контроллерами: Более 300 драйверов совместимых с Weintek
• Поддержка MPI: 187.5K
• Поддержка OPC UA: клиент
• Поддержка MQTT: Есть
• Разъем питания: 3х контактный с фиксацией
• Встроенные динамики: Нет

Конструкция

• Защитное покрытие печатной платы: Есть
• Степень защиты лицевой панели: IP66
• Охлаждение: безвентиляторное
• Посадочное отверстие, мм: 305 x 231
• Крепление на стену: В щит, VESA 75 x 75 mm
• Габаритные размеры, мм: 317 x 243 x 41
• Вес, кг: 1.7

ПO

• ПО для разработки проектов: EasyBuilderPro,  EasyLauncher, cMT Viewer
• EasyAccess: Опционально
• Codesys: Опционально
• WebView - удаленное управление через веб-браузер: Есть
• Лимит для сохранения архивов в панели: 40 объектов выборки данных
• Максимальный размер проекта, Мб: 64

Эксплуатация и хранение

• Температура хранения, °C: -20 ~ 60 ℃
• Потребляемый ток: 1.2A @ 24V DC
• Пробивная прочность корпуса: 500V AC (1 мин)
• Напряжение питания: 24 ±20% VDC
• Развязка по питанию: Встроенная
• Сопротивление изоляции: Более 50 MΩ при 500 V постоянного тока
• Вибростойкость: 10 ~ 25Hz (3 напр 2G 30 мин)
• Относительная влажность, %: 10% ~ 90% (без конденсации)
• Сертификат: CE marked

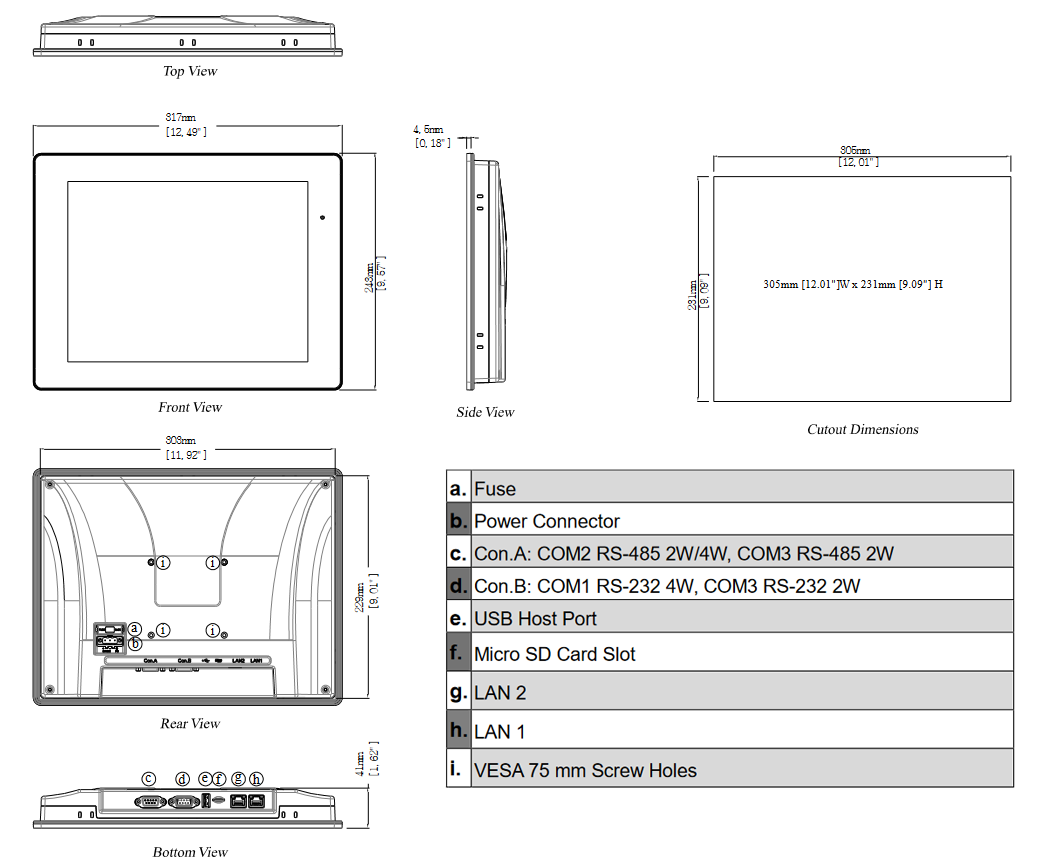

Габариты панели оператора Weintek cMT2128X

Схема соединения Weintek cMT2128X

Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )

Pin #	COM1 (RS232) 4W	COM3 (RS232) 2W
1	-
2	RxD
3	TxD
4
5	GND	GND
6
7	RTS	TxD
8	CTS	RxD
9	GND	GND

Название разъема:
Con.A: COM2 / COM3 [RS485]
Pin, Female, D-sub
Тип:
DB-9 F ( Мама )

Pin #	COM2 (RS485) 2W	COM2 (RS485) 4W	COM3 (RS485) 2W
1	Data-(B)	RX-
2	Data+(A)	RX+
3		TX-
4		TX+
5	GND (is)	GND (is)	GND (is)
6			Data-(B)
7
8
9			DATA+(A)
