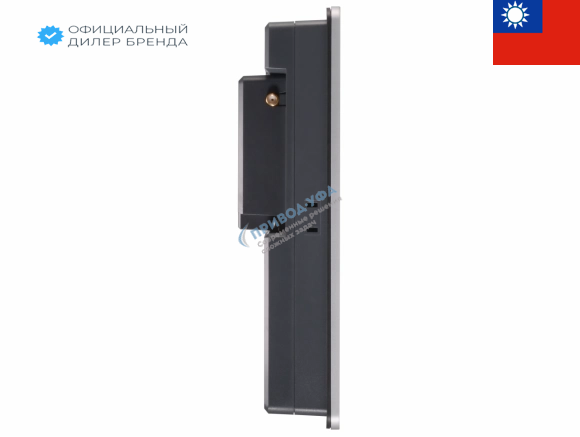

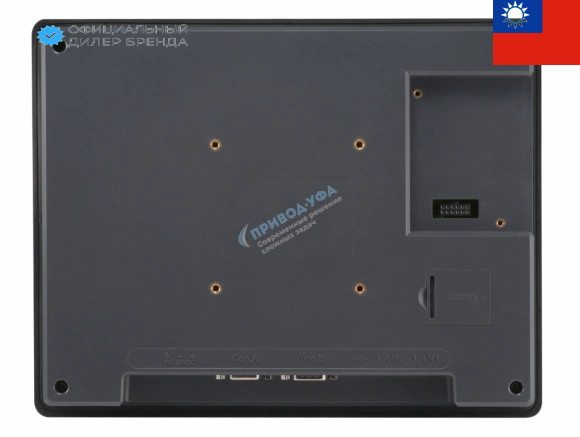

Панель оператора Weintek cMT3102X - 10.1″ (CODESYS,MQTT,OPC UA, Wi-fi)

Дисплей

• Тип матрицы: TFT
• Диагональ экрана: 10.1 ″
• Разрешение: 1024x600
• Яркость, кд/м2: 350
• Контрастность: 500:1
• Тип подсветки: LED
• Время жизни подсветки, час.: >50000
• Цвет: 16.7 млн
• Угол обзора: 70/70/80/80

Сенсор

• Тип сенсора: 4х проводной резистивный

Параметры

• Процессор: Quad-core RISC
• Объем памяти: 1000
• Flash (встроенный), Гб: 4
• RTC ( часы реального времени ): Есть

Интерфейсы

• Слот для SD карты: Нет
• USB хост: USB 2.0 x 1
• USB клиент: Нет
• Ethernet: LAN 1: 10/100/1000 Base-T x 1LAN 2: 10/100 Base-T x 1
• Последовательный интерфейс: Con.A: COM2 RS-485 2W/4W, COM3 RS-485 2W, Con.B: COM1 RS-232 4W, COM3 RS-232 2W
• Wi-Fi: Опционально через модуль расширения M02
• CAN Bus: Есть
• Поддержка протокола MODBUS: RTU, ASCII, Master, Slave, TCP/IP
• Драйвера для работы с контроллерами: Более 300 драйверов совместимых с Weintek
• Поддержка MPI: Есть
• Подключение IP-камеры: Есть
• Подключение USB-камеры: Есть
• HDMI: Нет
• Поддержка OPC UA: сервер / клиент
• Поддержка MQTT: Есть
• Подключение к серверу баз данных: MySQL, MS SQL Сервер
• Разъем питания: 3х контактный с фиксацией
• Встроенные динамики: Нет

Конструкция

• Степень защиты лицевой панели: IP66
• Защитное покрытие печатной платы: Есть
• Охлаждение: безвентиляторное
• Посадочное отверстие, мм: 260 x 202
• Крепление на стену: В щит, VESA 75 x 75 мм
• Габаритные размеры, мм: 271 x 213 x 38
• Вес, кг: 1.2

ПO

• ПО для разработки проектов: EasyBuilderPro,  EasyLauncher, cMT Viewer
• EasyAccess: Опционально
• Codesys: Опционально
• WebView - удаленное управление через веб-браузер: Есть
• Web-браузер ПЛК - встроенный веб-сервер: Есть
• Лимит для сохранения архивов в панели: 40 объектов выборки данных
• Максимальный размер проекта, Мб: 64

Эксплуатация и хранение

• Температура хранения, °C: -20° ~ 60°C
• Потребляемый ток: 1A @ 24V DC
• Развязка по питанию: Встроенная
• Напряжение питания: 24 ±20% V DC
• Сопротивление изоляции: Более 50 MΩ при 500 V постоянного тока
• Пробивная прочность корпуса: 500V AC (1 мин.)
• Вибростойкость: 10 ~ 25Гц (3 напр 2G 30 мин)
• Относительная влажность, %: 10% ~ 90% (без конденсации)
• Сертификат: CE markedcULus Listed

Габариты панели оператора Weintek cMT3102X

Схема соединения Weintek cMT3102X

Название разъема:
Con.B: COM1 /COM3 [RS232] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )

Pin #	COM1 (RS232)	COM3 (RS232)
1	-
2	RxD
3	TxD
4
5	GND	GND
6
7	RTS	TxD
8	CTS	RxD
9	GND	GND

Название разъема:
Con.A: COM2 / COM3 [RS485] / CAN Bus 9 Pin, Female, D-sub
Тип:
DB-9 F ( Мама )

Pin #	COM2 (RS485 2W)	COM2 (RS485 4W)	COM3 (RS485)	CAN Bus
1	Data-(B)	RX-
2	Data+(A)	RX+
3		TX-
4		TX+
5	GND (is)	GND (is)	GND (is)	GND (is)
6			Data-(B)
7				CAN_L
8				CAN_H
9			DATA+(A)
