Панель оператора Weintek MT8072iP - 7"

Дисплей

• Тип матрицы: TFT
• Диагональ экрана: 7.0 ″
• Разрешение: 800x480
• Яркость, кд/м2: 300
• Контрастность: 500:1
• Тип подсветки: LED
• Время жизни подсветки, час.: >30000
• Цвет: 16.7 млн
• Угол обзора: 70/50/70/70

Сенсор

• Тип сенсора: 4х проводной резистивный

Параметры

• Процессор: Dual-core RISC
• Объем памяти: 128
• Flash (встроенный), Гб: 0.25
• RTC ( часы реального времени ): Есть

Интерфейсы

• Слот для SD карты: Нет
• USB хост: USB 2.0 x 1
• USB клиент: Нет
• Ethernet: 10/100 Base-T x 1
• Последовательный интерфейс: COM1 (RS-232 4W)COM2 (RS-485 2W/4W)
• CAN Bus: Нет
• Поддержка протокола MODBUS: RTU, ASCII, Master, Slave, TCP/IP
• Драйвера для работы с контроллерами: Более 300 драйверов совместимых с Weintek
• Поддержка MPI: Есть
• HDMI: Нет
• Встроенные динамики: нет

Конструкция

• Защитное покрытие печатной платы: Нет
• Степень защиты лицевой панели: IP65
• Охлаждение: безвентиляторное
• Посадочное отверстие, мм: 192 x 138
• Крепление на стену: в щит
• Габаритные размеры, мм: 200.4 x 146.5 x 34
• Вес, кг: 0.52

ПO

• ПО для разработки проектов: EasyBuilderPro
• EasyAccess: Опционально

Эксплуатация и хранение

• Температура хранения, °C: -20 ~ 60 ℃
• Потребляемый ток: 450mA @ 24V DC
• Пробивная прочность корпуса: 500 V AC (1 мин.)
• Напряжение питания: 24 ±20% V DC
• Развязка по питанию: Встроенная
• Сопротивление изоляции: Более 50 MΩ при 500 V постоянного тока
• Вибростойкость: 10 ~ 25Hz (3 напр 2G 30 мин)
• Относительная влажность, %: 10% ~ 90% (без конденсации)
• Сертификат: CE marked

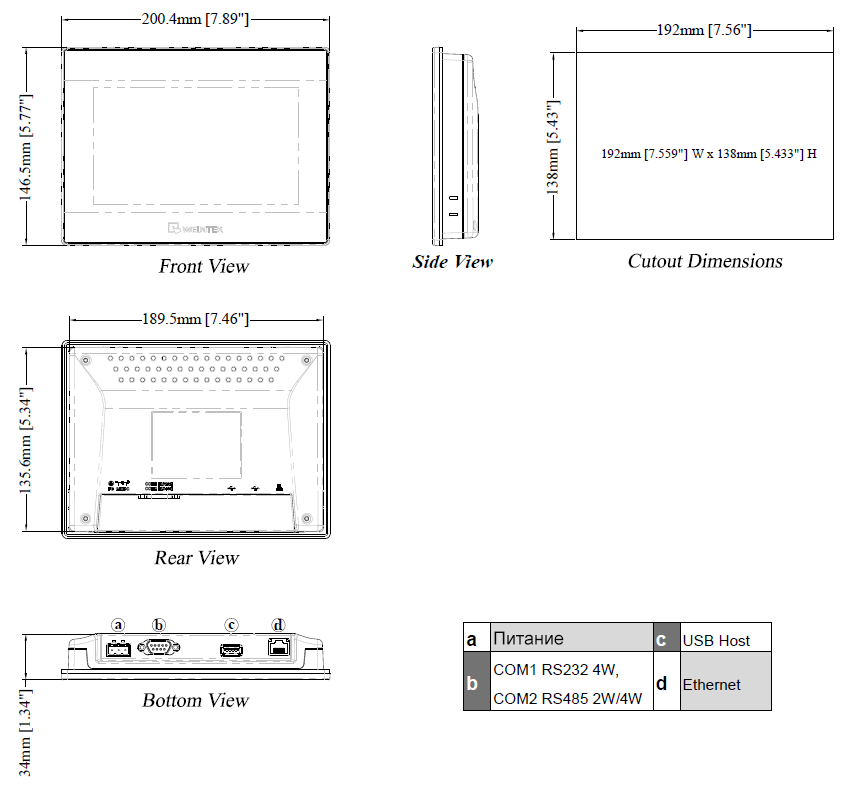

Габариты панели оператора Weintek MT8072iP

Схема соединения Weintek MT8072iP

Название разъема:
COM1[RS232] / COM2[RS485] 9 Pin, Male, D-sub
Тип:
DB-9 M ( Папа )

Pin #	COM1 (RS232)	COM2 (RS485)4W	COM2 (RS485)2W
1		Rx-	Data-(B)
2		Rx+	Data+(A)
3		Tx-
4		Tx+
5	GND	GND	GND
6	TXD
7	RTS
8	CTS
9	RXD
