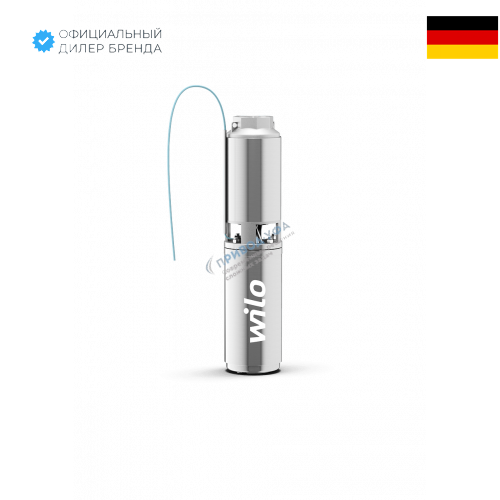

Скважинный насос Wilo Sub TWU 4.04-05-DM-D-GT

Тип

Многоступенчатый погружной насос 4" в исполнении с кожухом для вертикального или горизонтального монтажа

Применение

• Геотермическое применение
• Перекачивание воды из скважин, колодцев и цистерн
• Использование в системах водоснабжения, полива и ирригации
• Повышение давления
• Понижение уровня воды
• Для перекачивания воды без длинноволокнистых и абразивных примесей

Оснащение/функция

• многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
• Герметизированные электродвигатели
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Трехфазный электродвигатель

Расшифровка наименования

• например:

  Wilo-Sub TWU 4-0203-C-QC-GT

• TWU :

  Погружной насос

• 4 :

  Диаметр гидравлической части в дюймах ["]

• 02 :

  Номинальная подача [м³/ч]

• 03 :

  Количество ступеней гидравлической части

• C :

  Обозначение поколения насоса

• I :

  Корпус электродвигателя из стали 1.4571, подключение электродвигателя через плоский штекер

• QC :

  Quick Connect Cable Быстросоединяемый кабель для простого и быстрого удлинения кабеля электродвигателя

• GT :

  для геотермических установок

Технические характеристики

• Подключение к сети: 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой жидкости: 3 – 30 °C
• Минимальная скорость обтекания электродвигателя: 0,08 м/с
• Макс. содержание песка: 50 г/м³
• Макс. количество пусков: 20/час
• Класс защиты: IP68
• Подсоединение к напорному патрубку: Rp 1¼
• Макс. глубина погружения: 200 м

Материалы

• Корпус гидравлической части: нержавеющая сталь 1.4301
• Рабочие колеса: норил
• Вал гидравлической части: нержавеющая сталь 1.4104
• Корпус электродвигателя: нержавеющая сталь 1.4301
• Вал электродвигателя: Нержавеющая сталь 1.4305

Тип

Погружной насос для вертикального или горизонтального монтажа.

Гидравлическая часть

Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой жидкостью, выполнены из коррозионностойких материалов.

Электродвигатель

Коррозионностойкий трехфазный электродвигатель прямого пуска. Герметичный электродвигатель, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.

Охлаждение

Электродвигатель охлаждается перекачиваемой жидкостью. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения максимальной температуры перекачиваемой жидкости и минимальную скорость потока. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него — на выбор заказчика. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Состояние поставки

• Гидравлическая часть в полном сборе с электродвигателем
• Кабель электропитания с допуском для питьевой воды (TWU 4-…-GT с 15-метровым кабелем; TWU 4-…-QC-GT с коротким кабелем и штекером для быстрой замены)
• Инструкция по монтажу и эксплуатации
