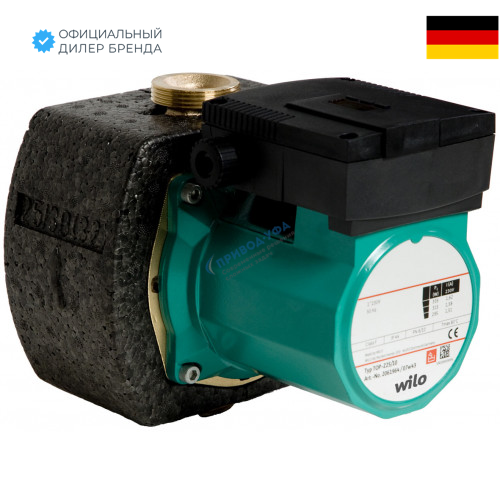

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG)

Артикул: 2175533,2046636

Цена:351 224,00 руб

Купить

Задать вопрос по товару

Wilo

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) фото 3

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) фото 4

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) фото 5

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) фото 6

Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) купить в Уфе по цене дилера из каталога интернет-магазина Привод-Уфа оптом или в розницу, и оформить доставку либо забрать товары самовывозом. Все характеристики Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG) и другие товары представлены ниже. Ознакомиться с условиями доставки и оплаты заказов вы можете на соответственной странице. Если у вас возникают вопросы - свяжитесь с нами любым способом, указанным на странице контактов. Вы также можете отправить заполненную форму "Задать вопрос по товару", и менеджеры сами свяжутся с вами.

Характеристики Циркуляционный насос Wilo TOP-Z 80/10 (3~400 V, PN 10, GG)

Данный циркуляционный насос предназначен для перекачивания только питьевой воды.

Применяется в циркуляционных системах ГВС в промышленности и в оборудовании для зданий и сооружений.

Не требующий техобслуживания циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением, возможен выбор ступеней частоты вращения.

Оснащение и функции

P2 до 90 Вт: встроенная защита обмотки от перегрева;
Насосы с 3-фазным электродвигателем:_x000D_
Комбинированный фланец PN 6/PN 10 (при DN 40 - DN 65)
Корпус насоса из бронзы или серого чугуна (в зависимости от типа может применяться нержавеющая сталь)
Теплоизолирующие кожухи
Электроподключение к сети 3~230 В с опциональным штекером переключения
Насосы с 1-фазным электродвигателем:_x000D_
P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)
Ручная регулировка мощности с 3 ступенями частоты вращения
P2 до 90 Вт: встроенная защита обмотки от перегрева;
P2 ≥ 180 Вт: полная защита электродвигателя посредством защитного контакта обмотки в сочетании с устройством отключения (опция: SK 602N/SK 622N)

Описание серии

Тип:

Циркуляционный насос с мокрым ротором с резьбовым или фланцевым соединением. Возможен выбор ступеней частоты вращения

Применение:

Циркуляционные системы питьевого водоснабжения, для применения в промышленности и оборудовании для зданий и сооружений.

Данный циркуляционный насос предусмотрен только для перекачивания питьевой воды.

Обозначение:

7: Номинальный напор [м] при Q = 0 м³/ч
Пример: Wilo-TOP-Z 40/7
‐Z: Циркуляционный насос
40/: Номинальный внутренний диаметр для подсоединения
TOP: Стандартный насос (с резьбовым или с фланцевым соединением)

Особенности/преимущества продукции:

Серийно с теплоизоляцией.
Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)

Технические характеристики:

1~230 В, 50 Гц (в зависимости от типа)
Класс защиты IP X4D
Допустимый диапазон температур_x000D_
трехфазная сеть, 400 В, 50 Гц
3~230 В, 50 Гц (штекер переключения опционально)
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар или 16 бар)
Резьбовое‐ или фланцевое соединение (в зависимости от типа) Rp ¾ до DN 80
TOP-Z 20/4 и TOP-Z 25/6 питьевая вода до 3,21 ммоль/л (18 °dH): макс. +65 °C, кратковременно (2 ч) до +80 °C
начиная с TOP-Z 25/10 питьевая вода до 3,57 ммоль/л (20 °dH): макс. +80 °C, кратковременно (2 ч) до +110 °C
Подключение к сети:_x000D_

Оснащение/функции:

Режимы работы

Переключение ступеней частоты вращения

Ручное управление

Настройка ступеней частоты вращения: 3 ступени частоты вращения

Автоматическое управление

Внутренняя защита от недопустимо высоких температур обмотки (только для насосов с P2 < 180 Вт, опционально для всех типов с прибором управления SK 602N и SK 622N).

Сигнализация и индикация

Основной/резервный режим работы (автоматическое переключение при неисправности / смена работы насоса по времени): опционально с внешним прибором управления
Контрольная лампа направления вращения (только для 3~насосов)
Защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов с P2 ≥ 180 Вт)
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)

Оснащение

Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
Стандартное исполнение для насосов DN 80: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
Серийная теплоизоляция
Для насосов с фланцевым соединением: исполнения фланца_x000D_
Специальное исполнение для насосов DN 40 - DN 80: фланец PN 16 (согласно EN 1092-2) для ответного фланца PN 16,
Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16

Материалы:

Подшипники: Графит, пропитанный синтетической смолой
Вал: нержавеющая сталь/керамика (в зависимости от типа)
Рабочее колесо: Синтетический материал
Корпус насоса: нержавеющая сталь/бронза/серый чугун (в зависимости от типа)

Комплект поставки:

Уплотнения для резьбового соединения
Насос
Теплоизоляция корпуса
Инструкция по монтажу и эксплуатации
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)

Принадлежности:

Для насосов 3~400 В:_x000D_
Штекер переключения 3~230 В, 50 Гц
Таймер Wilo-SK 601N
Резьбовые соединения для резьбового подсоединения
Для насосов 1~230 В:_x000D_
Компенсаторы
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя
Устройство отключения Wilo SK 602N/SK 622N для полной защиты электродвигателя

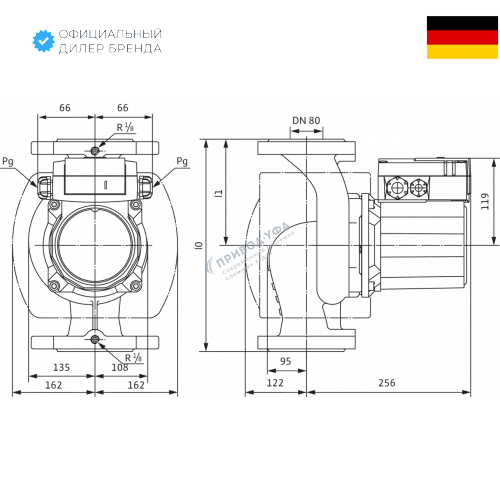

Размеры/вес

Вес, кг: 32

Материалы

Корпус насоса: Серый чугун (EN-GJL-250)
Вал насоса: Нержавеющая сталь (X39CrMo17-1)
Подшипники: Графит, пропитанный синтетической смолой
Рабочее колесо: Синтетический материал (PPE - 30 GF)

Данные для заказа

Цвет: Зелено-бронзовый
Свойства упаковки: Транспортировочная упаковка
Изделие: Wilo
Номер EAN: 4048482742878
Количество на поддон, шт: 12
Количество на один слой, шт: 4
Вид упаковки: Картон
Тип: TOP-Z 80/10

Подсоединения к трубопроводу

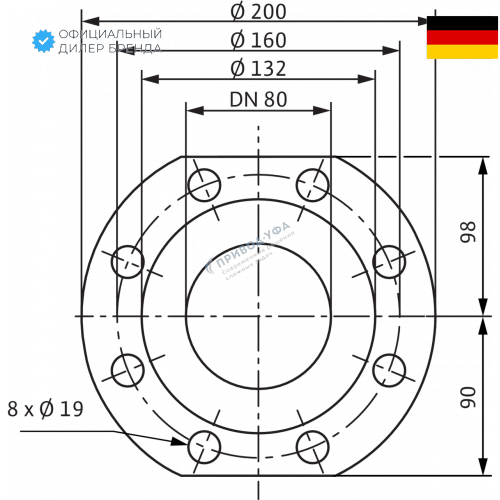

Фланец: Фланец PN16 (согласно EN 1092-2)
Номинальный внутренний диаметр фланца: DN 80
Габаритная длина l0, мм: 360

Допустимая область применения

Диапазон температур при использовании в циркуляционных системах ГВС при температуре окружающей среды +40 °C в кратковременном режиме 2 ч, °C: 110
Диапазон температур при использовании в циркуляционных системах ГВС при макс. температуре окружающей среды +40, °C: 0...+80, кратковременно (2 ч) до +80
Макс. допустимое рабочее давление Pmax, бар: 10
Максимально допустимая общая жесткость жидкости в циркуляционных системах ГВС: 3,57 ммоль/l (20 °dH)
Специальное исполнение для рабочего давления, pмакс., бар: 16

Мотор/электроника

Создаваемые помехи: EN 61000-6-3
Помехозащищенность: EN 61000-6-2
Ток при 1~230В I, А: –
Электромагнитная совместимость: EN 61800-3
Номинальная мощность электродвигателя P2, кВт: 1.1
Резьбовой ввод для кабеля PG: 2x13,5
Защита электродвигателя: Опция – устройство отключения SK 602N/622N
Cтепень защиты: IP X4D

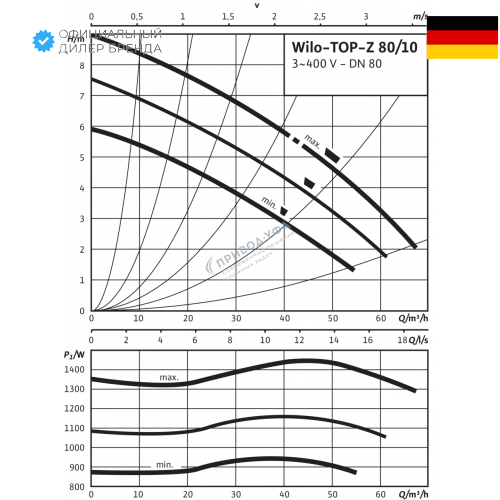

Потребляемая мощность P1,Вт: 940 / 1155 / 1440
Ток при 3~230 В I, А: 2,91 / 3,56 / 5,06
Ток при 3~400 В I, А: 1,68 / 2,06 / 2,92
Частота вращения N, об/мин: 2200 / 2500 / 2800
Подключение к сети: 3~400/230 В, 50 Гц

Минимальный подпор на всасывающем патрубке во избежание кавитации при температуре перекачиваемой воды

Минимальное давление на входе при температурах жидкости 40/80/110°C, °C: 8 / 10 / 30 м

Допустимая перекачиваемая среда (другие среды по запросу)

Питьевая вода и вода для производства пищевых продуктов согласно Постановлению о питьевой воде 2001 г. (TrinkwV 2001): -
