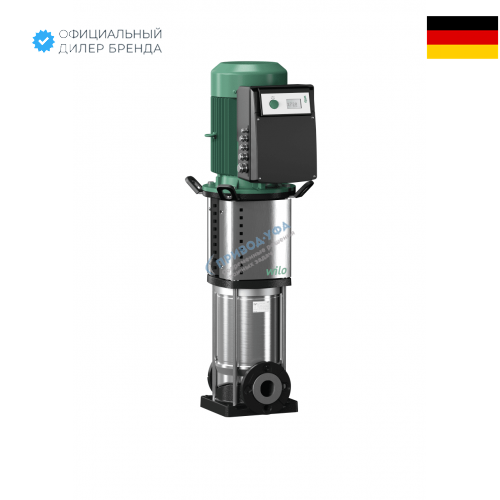

Вертикальный многоступенчатый насос Wilo Helix VE 1001-1/16/E/KS
Артикул: 4171628
Вертикальный многоступенчатый насос Wilo Helix VE 1001-1/16/E/KS купить в Уфе по цене дилера из каталога интернет-магазина Привод-Уфа оптом или в розницу, и оформить доставку либо забрать товары самовывозом. Все характеристики Вертикальный многоступенчатый насос Wilo Helix VE 1001-1/16/E/KS и другие товары представлены ниже. Ознакомиться с условиями доставки и оплаты заказов вы можете на соответственной странице. Если у вас возникают вопросы - свяжитесь с нами любым способом, указанным на странице контактов. Вы также можете отправить заполненную форму "Задать вопрос по товару", и менеджеры сами свяжутся с вами.
Характеристики Вертикальный многоступенчатый насос Wilo Helix VE 1001-1/16/E/KS
Высокоэффективный высоконапорный центробежный насос вертикального исполнения с линейными подсоединениями, электродвигателем IEC уровня IE4 и интегрированным частотным преобразователем с воздушным охлаждением. Интегрированный частотный преобразователь позволяет осуществлять регулирование частоты вращения, давления и ПИД-регулирование.
Способы регулирования
- «Регулирование частоты вращения»: Вручную с помощью красной кнопки или посредством внешних сигналов
- Постоянное или переменное давление: Регулирование давления с помощью датчика, установка заданного значения с помощью красной кнопки или внешних сигналов
- ПИД-регулирование: регулирование прочих постоянных переменных управления (температура, расход, давление и т. д.) с помощью датчика, настройка заданного значения с помощью красной кнопки и внешних сигналов
Электронный модуль оснащен различными функциями защиты, включая защиту от перегрузки, распознавание отсутствия воды, недостаток или превышение напряжения в сети, высокую температуру окружающей среды, пропадание фазы, блокаду насоса и короткое замыкание. Сообщения об ошибках отображаются на дисплее.
Вход:
- In1: Вход, сигнал датчика 4 – 20 мА, 0 – 10 В, 0 – 20 мА или 2 – 10 В
- In2: Вход, заданное значение 0 – 20 мА, 0 – 10 В, 4 – 20 мА или 2 – 10 В
Выход:
- Выход напряжения +24 В с макс. силой контакта 50 мА
- Беспотенциальные обобщенные сигнализации рабочего состояния и неисправностей
- Внешн. Режим Вкл./Выкл. Инфракрасная связь
- Гнездо для Wilo-IF-модулей Modbus, BACnet, CAN, PLR, LON для подсоединения к автоматизированной системе управления зданием
Вал насоса и вал электродвигателя подсоединяются с помощью продольно-свертной муфты. Отдельный шарикоподшипник фонаря обеспечивает оптимальное восприятие осевых усилий. Специальные прочно смонтированные рым-болты облегчают установку насоса.
Насос подходит для водоснабжения, водоснабжения и повышения давления, промышленных циркуляционных систем, контуров циркуляции технологической и охлаждающей воды. Кроме того, они применяются в моечных установках, а также для ирригации.
Особенности/преимущества продукции
- Простая эксплуатация и настройка с помощью красной кнопки с функцией блокировки и с помощью экрана
- Оптимизированная по КПД высокоэффективная гидравлическая часть 2D/3D, изготовленная методом лазерной сварки (с оптимизацией расхода и удаления газов)
- Коррозионностойкие рабочее и ведущее колеса и ступенчатый корпус.
- Гидравлическая часть с оптимизацией расхода и удаления газов
- Корпус насоса с оптимизированными расходом и значением NPSH
- Конструкция с простым техническим обслуживанием
- Разрешение к применению в питьевом водоснабжении для насосов с деталями из нержавеющей стали, контактирующими с перекачиваемой жидкостью (исполнение EPDM)
Комплект поставки
- Высоконапорный центробежный насос Wilo-Helix VE
- Инструкция по монтажу и эксплуатации
Указания относительно типа
- Серия Helix VE оснащена удобным для пользователя торцевым уплотнением (Х-уплотнение) картриджного типа и серийным уплотнением.
- Для насосов в исполнении PN 16 и PN 25 можно заказать круглые ответные фланцы из серого чугуна или нержавеющей стали, болты, гайки и уплотнения в качестве принадлежностей.
- Сменная муфта обеспечивает быструю и простую замену торцевого уплотнения без демонтажа электродвигателя (электродвигатели мощностью от 5,5 кВт).
- Дополнительные, вставные IF-модули
- Датчики доступны в качестве принадлежностей.
- Байпасные комплекты доступны в качестве принадлежностей.
Описание серии
Тип:
Электронно регулируемые, нормальновсасывающие многоступенчатые высоконапорные центробежные насосы вертикального исполнения с встроенными подключениями
Применение:
- Водоснабжение и повышение давления
- Промышленные циркуляционные установки
- Технологическая вода
- Контуры охлаждающей воды
- Установки пожаротушения
- Моечные установки
- ирригации
Обозначение:
Пример: Helix VE 2202/2-1/16/E/KS Helix VE: Вертикальный, многоступенчатый, высоконапорный центробежный насос в линейном исполнении (с электронным управлением) 22: Расход в м3/ч 02: Количество рабочих колес 2: Количество обточенных рабочих колес (опционально) 1: Материал изготовления насоса : 1 = корпус насоса 1.4301 (AISI 304) гидравлическая часть 1.4307 (AISI 304L) : 2 = корпус насоса 1.4409 (AISI 316L) гидравлическая часть 1.4404 (AISI 316L) : 3 = корпус насоса EN-GJL-250 (катафорезное покрытие) гидравлическая часть 1.4307 (AISI 304L) : 4 = моноблочный корпус насоса EN-GJL-250 (с катафорезным покрытием) гидравлическая часть 1.4307 (AISI 304L); [только Helix VE 22.. и выше] 16: Максимальное рабочее давление в бар : 16 = 16 бар (фланец PN 16) : 25 = 25 бар (фланец PN 25) E: Вид уплотнения E = EPDM V = FKM K: Скользящие торцовые уплотнения в виде картриджа S: Защита муфты располагается на одной линии с всасывающим и напорным патрубком насоса. M13: Только при 1~ (переменный ток) предварительно установленный режим работы при поставке M13 = режим 1 или 3 (ручное или дистанционное управление) M2 = режим 2 (режим регулирования давления)
Особенности/преимущества продукции:
- Многоступенчатый высококачественный насос из нержавеющей стали с регулируемой частотой вращения, гидравликой 2D/3D и стандартным электродвигателем
- Оптимизированная конструкция для удобства управления, транспортировки и установки с ручками для переноски, фонарем и регулируемыми свободными фланцами
- Удобный в использовании дисплей с технологией «красная кнопка» и полнотекстовым меню
- Вставные IF-модули для быстрого обмена данными с системой управления зданием
- Быстрое техническое обслуживание благодаря инновационным скользящим торцевым уплотнениям в виде картриджа и проставкам
- Низкая стоимость жизненного цикла благодаря новой конструкции Helix.
Технические характеристики:
- Минимальный индекс эффективности (MEI) ≥ 0,7
- Электроподсоединение:
- 3~ 50 Гц: 400 В +/-10%
- 3~ 60 Гц: 380 В +/-10%
- 3~ 60 Гц: 480 В +/-10%
- Диапазон температуры перекачиваемых жидкостей:
- Helix VE 2 – 16 (EPDM): от -30 до 120 °C (130 °C по запросу)
- Helix VE 2 – 16 для агрессивных перекачиваемых жидкостей (FKM): от ‐-15 до 90 °C
- Helix VE22 – 52 (EPDM): от -20 до 120 °C (130 °C по запросу)
- Helix VE22 – 52 для агрессивных перекачиваемых жидкостей (FKM): от -15 до 90 °C (от -30 до 120 °C с уплотнением из EPDM по заказу)
- Максимальное рабочее давление: 16/25 бар
- Класс защиты: IP 55
- Макс. температура окружающей среды: +40 °C (более широкий диапазон температур по запросу)
- Доступные модели:
- Helix VE 2 – 16: PN 16 с овальными фланцами, PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005 (муфта Victaulic по запросу)
- Helix VE 22 – 52: PN 16 и PN 25 с фланцами круглой формы согласно ISO 2531 и ISO 7005
Оснащение/функции:
- Рабочие колеса, ведущие колеса и ступенчатый корпус из нержавеющего материала
Материалы:
Helix VE 2, 4, 6, 10, 16:
Стандартная версия
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали 1.4301 (AISI 304)
- Опорная рама и фонарь EN-GJL-250 (катафорезное покрытие)
- Вал из нержавеющей стали 1.4301 (AISI 304) или1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Рабочие колеса, ступенчатый корпус и ведущие колеса из нержавеющей стали 1.4404 (316L)
- Корпус насоса из нержавеющей стали 1.4404 (316L)
- Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Трубный кожух из нержавеющей стали 1.4404 (316L)
Helix VE 22, 36, 52:
Стандартная версия
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4307 (AISI 304L)
- Корпус насоса из нержавеющей стали или серого чугуна EN-GJL 250 с катафорезным покрытием, свободный фланец из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Вал из нержавеющей стали 1.4301 (AISI 431)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из EPDM (уплотнение FKM по запросу)
- Трубный кожух из нержавеющей стали 1.4301 (AISI 304)
Для агрессивных перекачиваемых жидкостей
- Ступенчатый корпус, рабочие колеса, ведущие колеса из нержавеющей стали 1.4404 (316L)
- Корпус насоса: все соприкасающиеся с перекачиваемой жидкостью части из нержавеющей стали 1.4409 (316L); свободные фланцы из серого чугуна EN-GJL 250 с катафорезным покрытием для Helix VE 22/из чугуна с шаровидным графитом EN-GJS 400 для Helix VE 36-52.
- Опорная рама из нержавеющей стали 1.4301 (AISI 304)
- Вал из нержавеющей стали 1.4404 (316L) или 1.4462 (AISI 318LN) (в зависимости от исполнения)
- Втулка под скользящим торцовым уплотнением 1.4404 (316L)
- Уплотнительное кольцо из FKM (уплотнение EPDM по запросу)
- Напорный кожух из нержавеющей стали 1.4404 (316L)
Комплект поставки:
- Многоступенчатый высоконапорный центробежный насос Helix VE
- Инструкция по монтажу и эксплуатации
- Helix VE 2 – 16 (исполнение PN16 с овальными фланцами): контрфланцы из серого чугуна и соответствующие винты, гайки и уплотнения
Общие указания – директивы ErP (экологический дизайн):
Базовое значение MEI для насосов с оптимальным КПД ≥ 0,70.КПД насоса с откорректированным рабочим колесом, как правило, ниже КПД насоса с полным диаметром рабочего колеса. За счет корректировки рабочего колеса насос настраивается на определенную рабочую точку, в результате чего снижается энергопотребление. Индекс минимальной эффективности (MEI) относится к полному диаметру рабочего колеса.При различных рабочих точках данный насос может работать эффективнее и экономичнее, если, например, управление его работой осуществляется путем регулирования переменной частоты вращения, благодаря которому насос адаптируется к характеристикам соответствующей системы.Информацию по базовому значению эффективности см. на интернет-странице www.europump.org/efficiencycharts.На насосы, потребляющие мощность > 150 кВт, или имеющие подачу QBEP < 6 м3/ч, не распространяются требования по экологическому проектированию водяных насосов. Поэтому значение MEI не указывается.
- Вес, кг: 31.5
- Вал насоса: 1.4301 [AISI304]
- Корпус насоса: 1.4301 [AISI304]
- Механическое уплотнение: Q1BE3GG
- Рабочее колесо: 1.4307 [AISI304L]
- Статическое уплотнение: EPDM
- Вид упаковки: Одноразовый поддон
- Изделие: Wilo
- Количество на один слой, шт: 1
- Количество на поддон, шт: 1
- Номер EAN: 4048482282336
- Свойства упаковки: Транспортировочная упаковка
- Тип: Helix VE 1001
- Цвет: Зелено-серебристый
- Вес (брутто), кг: 35
- Вес, кг: 31.5
- Высота (брутто), мм: 600
- Высота (нетто), мм: 649
- Длина (брутто), мм: 1200
- Длина (нетто), мм: 248
- Ширина (брутто), мм: 400
- Ширина (нетто), мм: 252
- Класс изоляции: F
- КПД электродвигателя ηm 100% , %: 82,5
- КПД электродвигателя ηm 50% , %: 82,5
- КПД электродвигателя ηm 75% , %: 82,5
- Номинальная мощность электродвигателя P2, кВт: 0.75
- Номинальный ток 3~380 V, 60 Hz I, А: 2.2
- Номинальный ток 3~400 В, 50 Гц IN, А: 2.1
- Номинальный ток 3~460 V, 60 Hz I, А: 1.8
- Подключение к сети: 3~380/400/460 В, 50/60 Гц
- Потребляемая мощность P1, кВт: 0.97
- Cтепень защиты: IP 55
- Максимальное рабочее давление pмакс, бар: 16
- Температура окружающей среды, макс. T, °C: 50
- Температура перекачиваемой жидкости T, °C: -30...+120
- Минимальный индекс эффективности (MEI): ≥ 0.70
- Номинальный диаметр овального фланца: G 1½
- Уровень номинального давления (на стороне всасывания) PN: PN 16
- Уровень номинального давления (с напорной стороны) PN: PN 16
